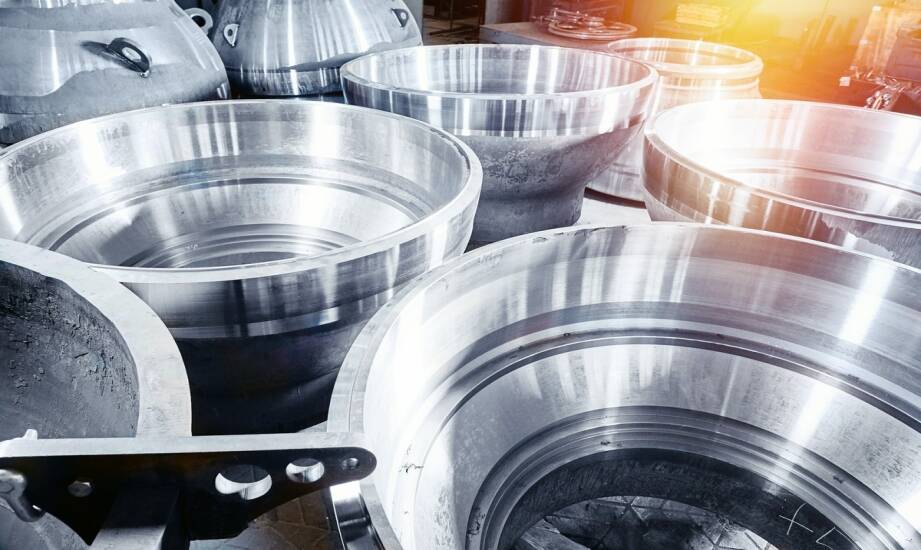

Odlewy ciśnieniowe aluminium: kluczowe informacje i zastosowania

„Da się to zrobić lżej, a jednocześnie mocniej?” – to pytanie pada w działach konstrukcyjnych częściej, niż mogłoby się wydawać. I zwykle pojawia się wtedy, gdy projekt zaczyna żyć własnym życiem: rośnie liczba detali, terminy się skracają, a tolerancje robią się coraz bardziej wymagające. Właśnie w takich momentach technologia odlewania ciśnieniowego aluminium okazuje się jednym z najbardziej praktycznych rozwiązań dla przemysłu. Pozwala wytwarzać elementy o skomplikowanych kształtach, w dużych seriach i z bardzo dobrą powtarzalnością – bez rezygnowania z parametrów użytkowych.

Przeczytaj również: Jakie są różnice między garażem blaszanym a innymi typami konstrukcji w wysokości 3m?

Poniżej znajdziesz konkretne informacje: jak działa proces, dlaczego aluminium jest tak wdzięcznym materiałem, gdzie odlewy pracują na co dzień i co realnie wpływa na jakość oraz koszty w długiej serii.

Przeczytaj również: Jakie korzyści niesie ze sobą wybór ogrodzeń zgrzewanych dla działek mieszkalnych?

Na czym polegają odlewy ciśnieniowe z aluminium i co je wyróżnia

Odlewy ciśnieniowe aluminium powstają poprzez wtrysk ciekłego stopu aluminium do stalowej formy pod wysokim ciśnieniem. Kluczowy jest tu czas i kontrola: metal wypełnia gniazdo formy szybko, a następnie krzepnie w warunkach zapewniających wysoką powtarzalność wymiarową i gęstą strukturę materiału.

Przeczytaj również: Dlaczego samo odkażenie przewodów nie wystarcza w wilgotnych, rozległych instalacjach

W praktyce oznacza to, że technologia jest stworzona do produkcji wieloseryjnej. Raz przygotowana forma (narzędzie) pracuje cykl po cyklu, co pozwala utrzymać stabilne parametry wyrobu i planować dostawy z dużą przewidywalnością. Dla zakupów i produkcji to nie teoria – to realne ograniczenie ryzyka przestojów.

W odlewaniu ciśnieniowym aluminium najczęściej stosuje się maszyny zimnokomorowe, które zapewniają dużą siłę zwarcia (rzędu setek ton). To właśnie ta „siła” umożliwia kontrolowane wypełnienie nawet cienkościennych fragmentów i odwzorowanie detali konstrukcyjnych, które innymi metodami wymagałyby dodatkowej obróbki lub dzielenia części na kilka elementów.

Proces odlewania ciśnieniowego aluminium krok po kroku – co dzieje się „w środku”

Jeśli spojrzeć na proces od strony inżyniera, to nie jest po prostu „wlaliśmy metal i wyszło”. Każdy etap wpływa na wynik: szczelność, porowatość, stabilność wymiarową, a nawet wygląd powierzchni.

Najpierw przygotowuje się formę: nagrzanie do właściwej temperatury roboczej, zastosowanie środków oddzielających, kontrola układu chłodzenia i odpowietrzeń. Potem następuje wtrysk ciekłego aluminium do gniazda formy pod wysokim ciśnieniem (w literaturze spotyka się wartości rzędu 1000–25000 PSI, zależnie od układu i geometrii). Po wypełnieniu formy metal krzepnie, forma się otwiera, odlew jest wyrzucany, a układ wlewowy trafia do odcięcia.

W tym miejscu często pada pytanie: „To dlaczego dwa odlewy z tej samej formy potrafią się różnić?” Odpowiedź jest prosta: liczą się parametry procesu. Temperatura stopu, prędkości tłoka, docisk, czas chłodzenia, czystość stopu oraz stan narzędzia. Dobre odlewnictwo ciśnieniowe opiera się na stabilizacji procesu, a nie na „gaszeniu pożarów” po wykryciu wad.

Warto też podkreślić, że odlewanie ciśnieniowe umożliwia realizację kształtów trudnych: żebra usztywniające, kieszenie, gniazda, a w wielu przypadkach również bardzo cienkie ścianki (w sprzyjających warunkach projektowych schodzące poniżej 0,4 mm). To daje dużą swobodę projektantom – szczególnie w branżach, gdzie liczy się masa, kompaktowość i odprowadzanie ciepła.

Dlaczego aluminium? Właściwości, które „robią różnicę” w eksploatacji

Aluminium w przemyśle ma opinię materiału „wdzięcznego” – i to nie jest marketing. Jest lekkie, odporne na korozję i dobrze przewodzi ciepło oraz prąd. W przypadku elementów obudów, radiatorów czy części konstrukcyjnych te cechy przekładają się na konkretną funkcjonalność: niższą masę produktu, lepsze chłodzenie, stabilną pracę w wilgotnym środowisku oraz możliwość zastosowania powłok i wykończeń powierzchniowych.

Istotna jest też przewodność cieplna. Jeżeli projekt dotyczy elektroniki, napędów, modułów zasilania czy oświetlenia, to odlew aluminiowy często pełni nie tylko rolę „obudowy”, ale i elementu zarządzania temperaturą. Dobrze zaprojektowany detal potrafi przejąć funkcję radiatora bez dokładania kolejnych komponentów.

W kontekście wytrzymałości warto pamiętać o różnicach między technologiami. Elementy wykonywane metodą ciśnieniową mogą osiągać wyższą wytrzymałość niż odlewy piaskowe – w praktyce podaje się wzrost wytrzymałości na rozciąganie rzędu 30–40%, co wynika z gęstszej struktury i mniejszej liczby defektów. Dla części pracujących dynamicznie lub pod obciążeniem to parametr, który realnie wpływa na bezpieczeństwo i trwałość.

Gdzie stosuje się odlewy ciśnieniowe aluminium – przykłady z przemysłu

Zastosowania są szerokie, ale łączy je jedno: potrzeba połączenia precyzji, powtarzalności i sensownej ceny w dużej serii. W motoryzacji odlewy aluminiowe pracują m.in. jako elementy skrzyń biegów czy bloki silników. Tu liczy się masa, odporność korozyjna i stabilność wymiarowa, bo każdy odchył potrafi „przejść” na montaż i serwis.

W lotnictwie i branżach pokrewnych wykorzystuje się elementy konstrukcyjne, gdzie stosunek wytrzymałości do masy jest kluczowy. Każdy gram ma znaczenie, a jednocześnie wymagania jakościowe są bezkompromisowe.

W elektronice i elektrotechnice odlewy pojawiają się w postaci obudów oraz radiatorów. Aluminium dzięki dobrej przewodności cieplnej wspiera odprowadzanie ciepła, a jako materiał konstrukcyjny pozwala uzyskać solidną, odporną na uszkodzenia mechaniczne obudowę. Często to właśnie tu „wygrywa” rozwiązanie odlewane, bo potrafi połączyć kilka funkcji w jednym detalu.

Coraz częściej odlewy ciśnieniowe widać też w projektach nowej generacji: komponentach automatyki, ramionach robotów, elementach urządzeń przemysłowych czy częściach lekkich pojazdów (np. wybrane komponenty rowerów elektrycznych). Projektanci doceniają, że da się realizować złożone kształty i funkcje wewnętrzne, a jednocześnie ograniczać liczbę operacji wykańczających.

Jakość i powtarzalność: co decyduje o dobrym odlewie

„Jak sprawdzić, czy dostawca dowozi jakość?” – to pytanie warto zadawać jeszcze przed startem projektu. W odlewach ciśnieniowych najczęściej walczy się o stabilność: ma być tak samo w pierwszej partii i w tysięcznej. Na końcu liczą się parametry: wymiary, porowatość, szczelność, prostoliniowość, jakość powierzchni i zgodność z rysunkiem.

Na jakość wpływa nie tylko sama maszyna, ale cała inżynieria procesu: prawidłowo zaprojektowana forma, sprawne odpowietrzenie, chłodzenie, dobór stopu, kontrola czystości metalu, a także utrzymanie narzędzia w dobrej kondycji. Przy produkcji długoseryjnej ważne jest też planowanie serwisu formy i jej regeneracji – to często jedyna sensowna droga, by utrzymać tolerancje bez nerwowych korekt na produkcji.

Istotnym elementem jest system zarządzania jakością. Dla wielu firm przemysłowych wymogiem jest potwierdzenie pracy w standardzie takim jak ISO 9001:2015. To nie „papier dla papieru”, tylko ramy, które porządkują kontrolę procesu, pomiary, identyfikowalność i ciągłe doskonalenie. Z punktu widzenia klienta oznacza to większą przewidywalność jakości oraz sprawniejsze wyjaśnianie ewentualnych niezgodności.

• Powtarzalność wymiarowa – stabilny proces i kondycja formy, kontrola temperatur i czasów cyklu.
• Szczelność i porowatość – właściwe odpowietrzenie, parametry wtrysku, czystość stopu i optymalna geometria detalu.
• Wygląd i chropowatość powierzchni – stan gniazda, środki oddzielające, prawidłowe chłodzenie i brak lokalnych przegrzań.
• Zgodność z dokumentacją – pomiary, SPC (jeśli wymagane), jasne kryteria odbioru i kontrola międzyoperacyjna.

Rola narzędziowni i formy: od projektu zależy więcej, niż widać na rysunku

W odlewach ciśnieniowych forma to nie „koszt startowy, który trzeba przełknąć”. To serce projektu i inwestycja, która pracuje na wynik przez całą serię. Dobrze zaprojektowana forma pozwala uzyskać stabilne wymiary, krótszy cykl, mniej braków oraz mniejsze ryzyko przeróbek. Źle zaprojektowana – generuje koszty i nerwy, często już od pierwszych prób.

W praktyce narzędziownia odpowiada za rozwiązania, które później decydują o wszystkim: gdzie pójdzie podział formy, jak poprowadzi się układ wlewowy, jak zrealizuje się odpowietrzenia, w jaki sposób będzie działało chłodzenie oraz wyrzut. To są elementy, których „nie poprawi się” łatwo w procesie – one muszą być przemyślane od początku.

Duże znaczenie ma także to, czy dostawca potrafi wziąć odpowiedzialność za całość: od konsultacji projektu detalu, przez wykonanie formy, po seryjną produkcję i serwis narzędzia. Przy długich seriach i napiętych terminach taka kompleksowość często skraca ścieżkę decyzyjną i upraszcza komunikację.

Ograniczenia technologii i typowe błędy projektowe – lepiej wiedzieć wcześniej

Odlewanie ciśnieniowe aluminium nie jest metodą „do wszystkiego”. Największym ograniczeniem bywa gabaryt: bardzo duże elementy mogą być nieopłacalne lub niemożliwe do wykonania w danej konfiguracji maszyn i form. Równie ważne są wymagania dotyczące struktury materiału – jeśli projekt zakłada intensywne spawanie lub ekstremalne właściwości w całym przekroju, trzeba to omówić na etapie doboru technologii i stopu.

Typowe błędy projektowe? Zbyt gwałtowne zmiany grubości ścianek, brak promieni, nieprzemyślane żebra (za grube lub za wysokie), ostre naroża, a także brak uwzględnienia skurczu i kierunków wypychania. Czasem projekt „na papierze” wygląda świetnie, ale w produkcji wymusza długi cykl albo generuje porowatość w krytycznych miejscach. Dlatego konsultacja z technologiem i narzędziownią na wczesnym etapie zwykle oszczędza budżet i tygodnie pracy.

Jak wygląda współpraca z odlewnią aluminium w praktyce – podejście techniczne i realne terminy

Dobra współpraca zaczyna się od konkretów: model 3D, rysunek 2D z tolerancjami, wymagania co do powierzchni, szczelności, obróbek, a także przewidywana wielkość serii i tempo dostaw. Wtedy można sensownie dobrać rozwiązania w narzędziu oraz zaplanować próby technologiczne.

W firmach produkcyjnych liczy się przewidywalność. Dlatego warto ustalić od razu: kryteria odbioru, plan kontroli, wymagania jakościowe (np. zgodność z ISO 9001:2015), sposób pakowania i logistyki. Z punktu widzenia klienta przemysłowego to są elementy równie ważne jak sama cena detalu.

Jeżeli szukasz partnera, który łączy odlewnictwo ciśnieniowe, własną narzędziownię oraz podejście nastawione na jakość i długą serię, warto sprawdzić ofertę firmy z Suchego Lasu (woj. wielkopolskie): odlewy ciśnieniowe aluminium. To rozwiązanie szczególnie praktyczne, gdy projekt wymaga nie tylko produkcji, ale też stałego wsparcia technicznego, serwisu form oraz szybkiej reakcji na zmiany konstrukcyjne.

• Jeśli masz już projekt: przygotuj wymagania dotyczące tolerancji, szczelności i obróbki – to przyspiesza wycenę i ocenę wykonalności.
• Jeśli projekt jest w toku: skonsultuj geometrię pod kątem odlewania (ścianki, promienie, żebra, kierunki wypychania) zanim zamrozisz konstrukcję.
• Jeśli liczy się termin: zapytaj o możliwości produkcji wieloseryjnej, plan serwisu narzędzia i stabilizację procesu w długim horyzoncie.
